Comment fonctionne un écran d'affichage numérique LCD ?
Vous êtes-vous déjà demandé comment ces écrans nets et lumineux des centres commerciaux, aéroports ou halls d'immeubles de bureaux diffusent en continu des contenus captivants ? C'est le principe de l'affichage dynamique LCD. Il est omniprésent, et ce n'est pas un hasard.

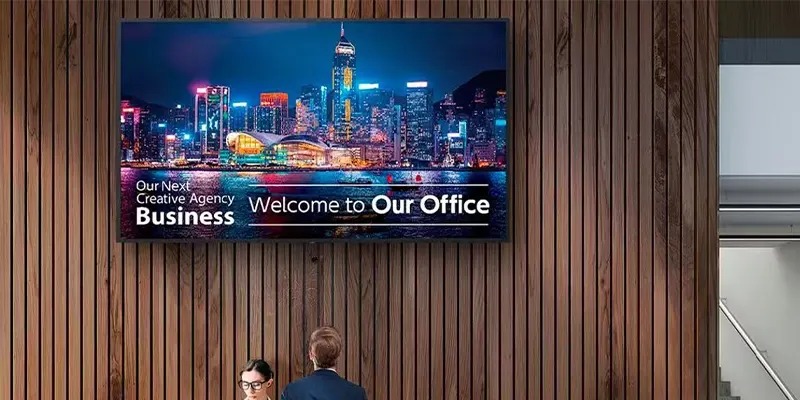

Affichage numérique LCDIl s'agit d'un système d'affichage professionnel utilisant la technologie LCD pour diffuser du contenu dynamique tel que des vidéos, des images, des menus, des publicités et des informations en temps réel. Imaginez une version plus intelligente et plus flexible d'une affiche traditionnelle, qui ne s'arrête jamais.
Composants principaux d'un écran d'affichage numérique LCD
Comprendre commentAffichage numérique LCDLe travail commence par la connaissance de ce qui se trouve à l'intérieur de l'écran.
Structure du panneau LCD
Au cœur de chaque écran se trouve la dalle LCD.
Explication des cristaux liquides
Les cristaux liquides n'émettent pas de lumière par eux-mêmes. Ils fonctionnent plutôt comme de minuscules obturateurs, contrôlant la quantité de lumière qui traverse chaque pixel. En se tordant et se détordant sous l'effet d'une tension électrique, ils déterminent ce qui s'affiche à l'écran.
Polariseurs et couches de verre
Les cristaux liquides sont pris en sandwich entre des couches de verre et des filtres polarisants. Ces couches guident la lumière dans des directions précises, contribuant ainsi à créer des images nettes plutôt qu'un chaos visuel.
Système de rétroéclairage LED
Comme les cristaux liquides ne peuvent pas briller par eux-mêmes, ils ont besoin d'aide.
Rétroéclairage latéral vs rétroéclairage completde
Les écrans à rétroéclairage latéral placent les LED sur les bords, ce qui les rend plus fins et plus abordables. Le rétroéclairage Full Array répartit les LED sur toute la surface de l'écran, offrant une luminosité et un contraste supérieurs : idéal pour l'affichage haut de gamme.
Cartes de contrôle et de pilotage d'affichage
Ces composants agissent comme le cerveau et le système nerveux de l'écran, traduisant les signaux numériques en commandes électriques précises pour chaque pixel.
Comment fonctionne la technologie LCD étape par étape
Entrée et traitement du signal
Le processus commence lorsqu'un signal numérique (vidéo, image ou animation) est envoyé à l'écran LCD via HDMI, DisplayPort, USB ou une connexion réseau. La carte contrôleur de l'écran reçoit ce signal, le décode et adapte le contenu à la résolution de l'écran. Cette étape garantit une image nette, aux proportions correctes et sans distorsion.
Entrée et traitement du signal
Le processus commence lorsqu'un signal numérique (vidéo, image ou animation) est envoyé à l'écran LCD via HDMI, DisplayPort, USB ou une connexion réseau. La carte contrôleur de l'écran reçoit ce signal, le décode et adapte le contenu à la résolution de l'écran. Cette étape garantit une image nette, aux proportions correctes et sans distorsion.
Formation des couleurs et affichage des images
Chaque pixel est divisé en sous-pixels rouges, verts et bleus (RVB). En ajustant l'intensité lumineuse de chaque sous-pixel, l'écran crée un spectre complet de couleurs. Ces combinaisons de couleurs, mises à jour rapidement, forment des images et des vidéos fluides qui apparaissent continues à l'œil nu. Le résultat final est une image lumineuse, colorée et stable, idéale pour une utilisation prolongée en affichage dynamique.
Diffusion de contenu sur affichage numérique LCD
Lecteurs multimédias et systèmes sur puce (SoC)
La diffusion de contenu commence par un lecteur multimédia ou un système sur puce (SoC) intégré. Les lecteurs multimédias externes se connectent à l'écran LCD via HDMI ou USB et sont couramment utilisés dans les configurations complexes ou multi-écrans. Les écrans équipés d'un SoC intègrent directement le matériel de traitement, réduisant ainsi les coûts de câblage et d'installation. Ces deux options décodent les vidéos, les images et les données en direct avec fluidité, tout en garantissant une lecture stable 24 h/24 et 7 j/7 pour les environnements professionnels.
Systèmes de gestion de contenu (CMS)
Un système de gestion de contenu (CMS) centralise le contrôle des réseaux d'affichage dynamique LCD. Via un tableau de bord web, les utilisateurs peuvent importer des médias, créer des listes de lecture, programmer la diffusion de contenu en fonction de l'heure ou du lieu, et gérer plusieurs écrans à distance. Les plateformes CMS avancées prennent également en charge les mises à jour en temps réel, la messagerie d'urgence et le contenu basé sur les données, permettant ainsi aux entreprises de garantir la pertinence et l'attractivité de leurs affichages en permanence.
Connectivité réseau et contrôle à distance
L'affichage dynamique LCD repose sur des connexions réseau fiables pour diffuser et mettre à jour son contenu. Les écrans peuvent se connecter via Ethernet, Wi-Fi ou réseaux cellulaires tels que la 4G et la 5G. Cette connectivité permet un contrôle centralisé, un dépannage à distance et une synchronisation automatique du contenu entre les différents sites. Même en cas de panne réseau temporaire, la plupart des systèmes mettent le contenu en cache localement pour garantir une lecture ininterrompue.

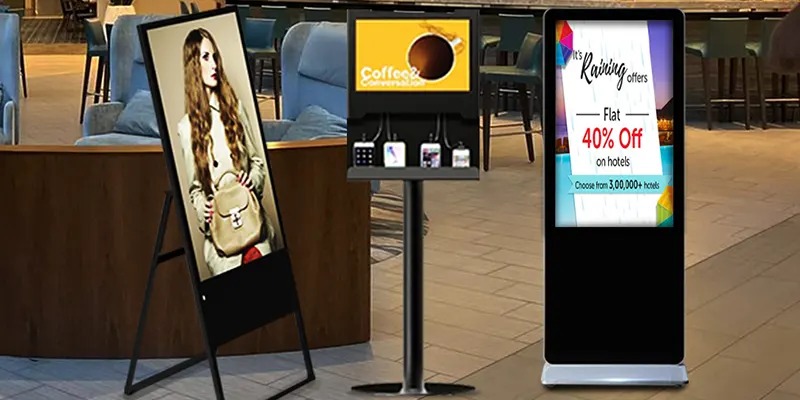

Types d'écrans d'affichage numérique LCD
Écrans d'affichage numérique LCD d'intérieur
L'affichage dynamique LCD d'intérieur est conçu pour les environnements à éclairage contrôlé tels que les commerces, les bureaux, les centres commerciaux et les restaurants. Ces écrans offrent généralement une luminosité comprise entre 300 et 700 nits, garantissant une visibilité optimale sans consommation d'énergie excessive. Ils privilégient la haute résolution, la fidélité des couleurs et des bords fins, ce qui les rend idéaux pour une utilisation à courte distance et une intégration esthétique réussie.
Panneaux d'affichage numérique LCD extérieurs
L'affichage numérique LCD extérieur est conçu pour fonctionner dans des conditions difficiles, notamment en plein soleil, sous la pluie, dans la poussière et par températures extrêmes. Ces écrans sont dotés de dalles à très haute luminosité, dépassant souvent 2 000 nits, ainsi que d'un verre antireflet et d'un boîtier étanche. Des systèmes de refroidissement et de chauffage avancés garantissent un fonctionnement stable 24 h/24 et 7 j/7, ce qui les rend idéaux pour les plateformes de transport, les panneaux d'affichage et les systèmes d'information du public.
Écrans LCD tactiles interactifs
Les écrans LCD tactiles interactifs ajoutent une couche tactile aux panneaux LCD standard, permettant l'interaction utilisateur par tapotements, glissements et gestes. Couramment utilisés pour les bornes interactives, la signalétique et les applications libre-service, ces écrans améliorent l'engagement et l'expérience utilisateur. Des technologies telles que le tactile capacitif et infrarouge garantissent une réactivité optimale, une grande durabilité et la prise en charge du multitouch dans les environnements à fort trafic.
Environnement d'installation et d'exploitation
Options de montage et d'installation
L'affichage dynamique LCD offre de nombreuses options de montage : mural, plafond, sur pied et mur d'images. Le mode d'installation dépend de la taille de l'écran, de la distance de visionnage et de l'emplacement. Un montage correct garantit la stabilité de l'écran, des angles de vision optimaux et la sécurité, notamment dans les lieux publics ou à forte fréquentation.
Gestion de l'alimentation et des câbles
Une alimentation électrique fiable et une gestion propre des câbles sont essentielles au bon fonctionnement d'un affichage numérique LCD. Les installations commerciales utilisent souvent un câblage encastré, une protection contre les surtensions et des circuits d'alimentation dédiés afin d'éviter les interruptions. Un acheminement organisé des câbles améliore non seulement la sécurité, mais aussi l'aspect professionnel de l'installation.
Conditions environnementales et ventilation
L'environnement d'utilisation influe considérablement sur les performances et la durée de vie d'un écran. Une ventilation adéquate permet de dissiper la chaleur générée lors d'une utilisation prolongée, évitant ainsi la surchauffe et les dommages aux composants. Les écrans d'intérieur nécessitent une température et une humidité contrôlées, tandis que les écrans d'extérieur reposent sur des boîtiers étanches et des systèmes de refroidissement actifs pour garantir des performances optimales.
Conclusion
Comment fonctionne un écran d'affichage dynamique LCD ? En résumé, c'est une interaction complexe entre la lumière, les cristaux liquides et l'électronique intelligente. Du rétroéclairage aux pixels, en passant par les plateformes de gestion de contenu et le contrôle réseau, chaque composant joue un rôle essentiel. Résultat ? Une communication visuelle performante, flexible et captivante, indispensable aux entreprises modernes.
FAQ
1. Qu'est-ce qui différencie l'affichage numérique LCD des téléviseurs classiques ?
L'affichage LCD est conçu pour une utilisation 24h/24 et 7j/7, une luminosité plus élevée et une gestion de contenu à distance.
2. Un écran LCD peut-il fonctionner en continu ?
Oui, les écrans LCD commerciaux sont conçus pour un fonctionnement long et continu.
3. L'affichage numérique LCD est-il adapté à une utilisation en extérieur ?
Oui, les écrans LCD conçus pour l'extérieur offrent une luminosité élevée et une protection contre les intempéries.
4. Comment le contenu est-il mis à jour sur l'écran d'affichage numérique LCD ?
Le contenu est mis à jour via des plateformes CMS utilisant Internet ou des réseaux locaux.
5. Quelle est la durée de vie moyenne d'un écran LCD pour affichage numérique ?
La plupart durent entre 50 000 et 70 000 heures avec un entretien approprié.
